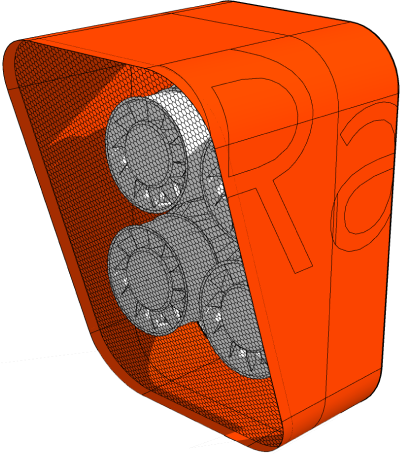

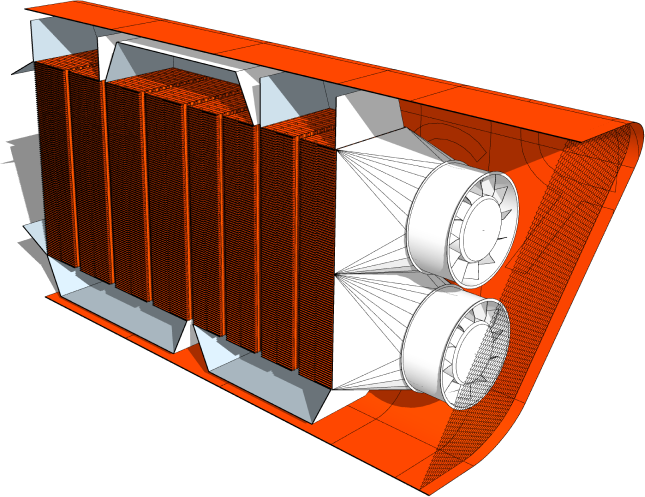

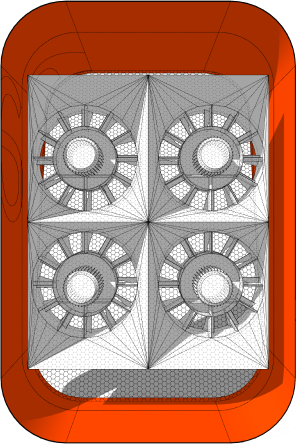

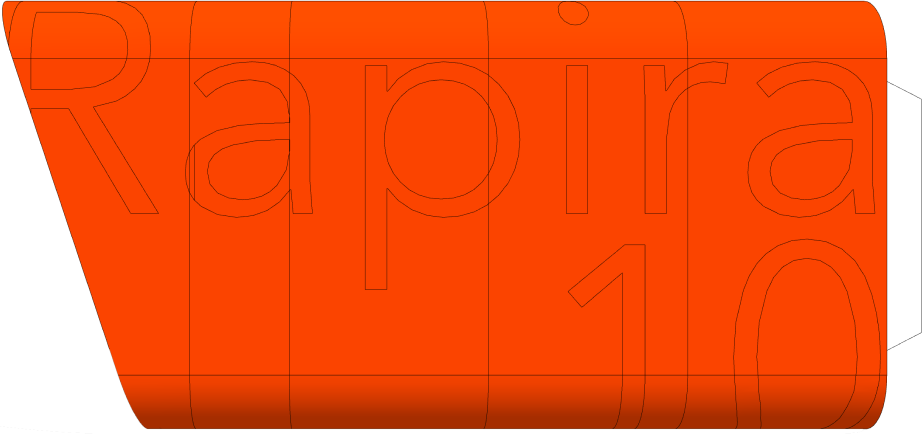

Серія пластинчасто-оребрених теплообмінників зі жароміцної сталі
![]() |
![]() |
![]() |
![]() |
![RAPIRA ТЕПЛООБМІННИКИ](/static/images/rapira_gal_im_1.783dc23787b8.png)
![RAPIRA ТЕПЛООБМІННИКИ](/static/images/rapira_gal_im_2.f17c338c6115.png)
![RAPIRA ТЕПЛООБМІННИКИ](/static/images/rapira_gal_im_3.5aa0c556d6e2.png)
![RAPIRA ТЕПЛООБМІННИКИ](/static/images/rapira_gal_im_4.4321a97d2989.png)
КОНСТРУКЦІЯ
![КОНСТРУКЦІЯ](/static/images/target_design_left.df591d7693af.png)

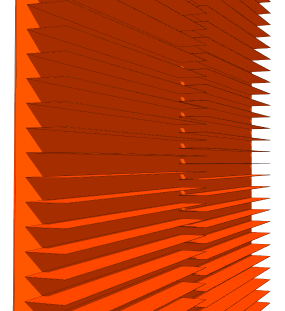

Щільно оребрена пластина зі сталі високої теплопровідності забезпечує інтенсивний теплообмін
![КОНСТРУКЦІЯ](/static/images/target_design_right.ac4f9c960143.png)

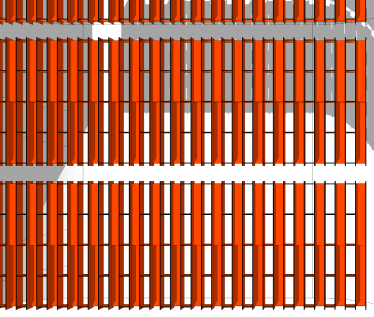

Вертикальні газові канали доступно очищуються вручну або автоматично пневматично-імпульсним обдуванням
ОБЛАШТУВАННЯ ЗЕРНОСУШАРНОГО КОМПЛЕКСУ
![](/static/images/schema_uniter.7240140dd9d8.png)
ДІАПАЗОН ПОТУЖНОСТЕЙ
RAPIRA 6
МВт | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | 28 |
Низький аеродинамічний опір теплообмінника на теплогенераторах малих потужностей дозволяє не використовувати вентилятори подачі холодного повітря
Теплова потужність понад 14 МВт забезпечується спарками теплообмінників по 8…14 МВт
Теплообмінник газо-повітряний пластинчасто-оребрений | RAPIRA 4 | RAPIRA 6 | RAPIRA 8 | RAPIRA 10 | RAPIRA 12 | RAPIRA 14 |
---|---|---|---|---|---|---|
Теплова потужність на виході, МВт | 4,0 | 6,0 | 8,0 | 10,0 | 12,0 | 14,0 |
Коефіцієнт теплопередачі, Вт/м²·К | 40,0 | 40,0 | 40,0 | 40,0 | 40,0 | 40,0 |
Середній температурний напір, К | 210 | 210 | 210 | 210 | 210 | 210 |
Площа поверхні нагріву, м² | 480 | 720 | 960 | 1 200 | 1 430 | 1 670 |
Маса у зборі, т |
