КАМЕРА ЗМІШУВАННЯ UNITER
ФУТЕРУВАЛЬНІ МАТЕРІАЛИ НОВОГО ПОКОЛІННЯ

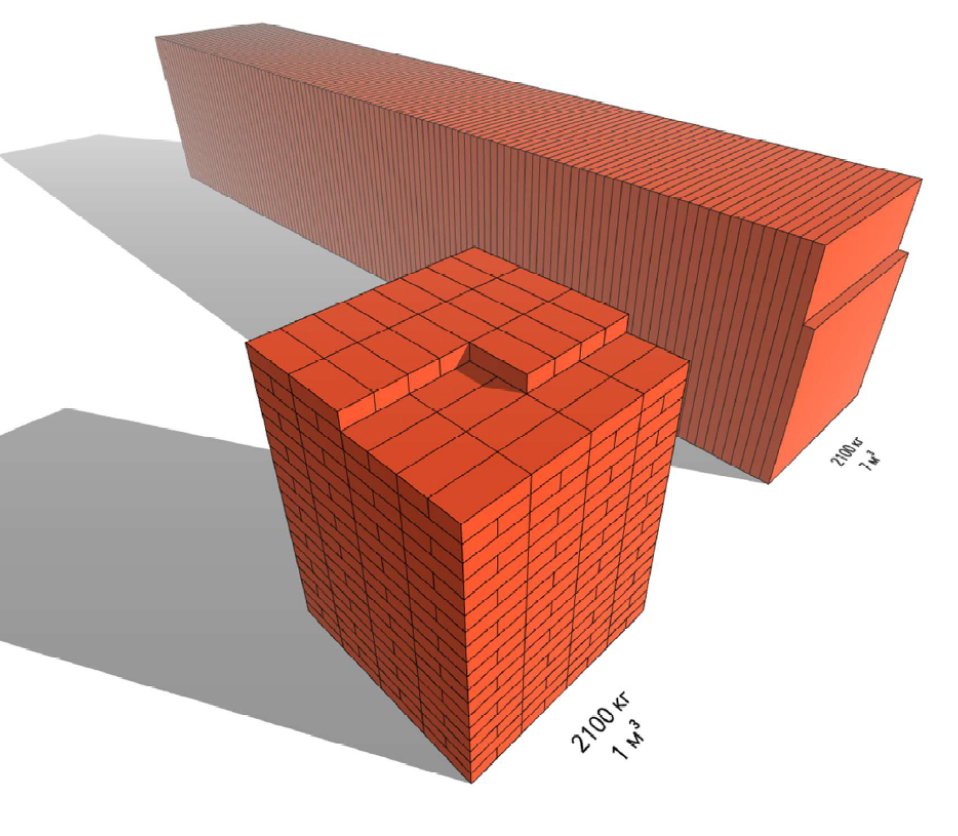

КЕРАМІЧНЕ ВОЛОКНО ЛЕГШЕ ЗА ШАМОТНУ ЦЕГЛУ У 7 РАЗІВ - ЗМЕНШЕНА МАСА, СПРОЩЕНА ЛОГІСТИКА
Використання сучасних рішень по футеруванню високотемпературних камер дозволяє значно зменшити масу установки, що заощаджує витрати на влаштування фундаментів, транспортування і монтування обладнання.
![цегла 1](/media/images/tsegla_1.original.jpg)

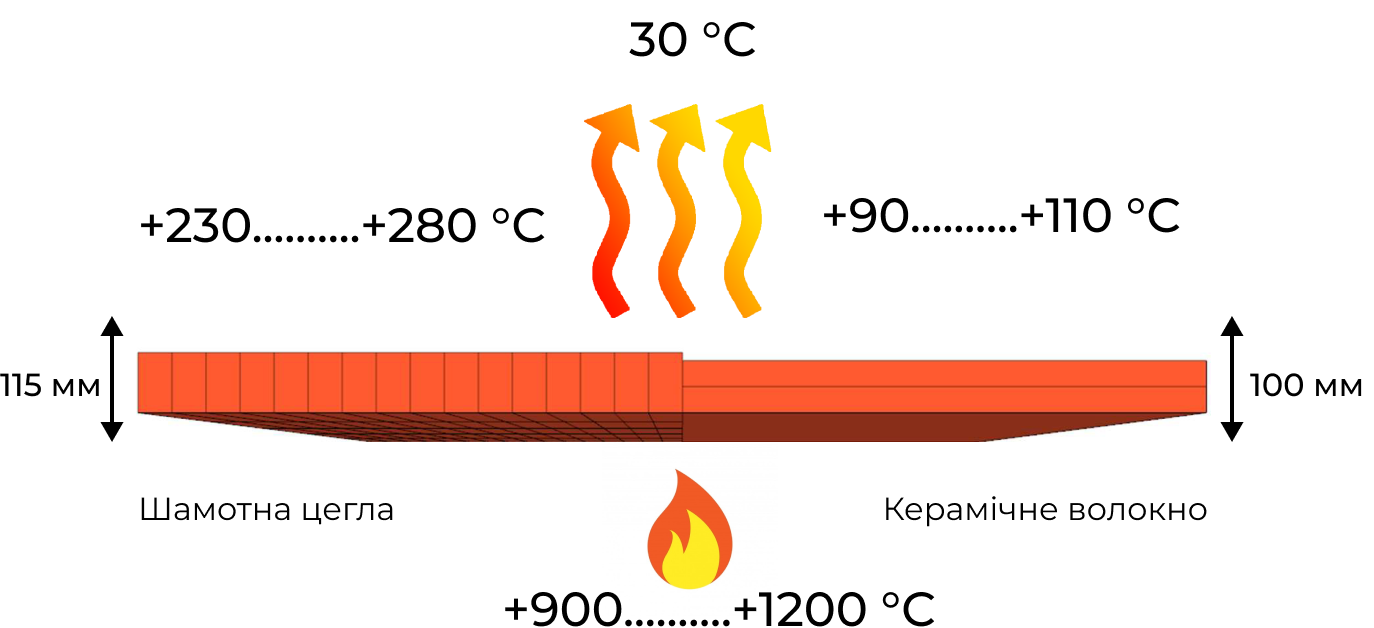

ЗМЕНШЕНА ТЕПЛОПРОВІДНІСТЬ
Вироби з керамічного волокна об’єднують у собі високу вогнетривкість класичних шамотних, мулітових матеріалів і низьку теплопровідність, стійкість до теплових ударів базальтових, азбестових ізоляційних матеріалів
![Screenshot 2022-06-30 at 12.46.13](/media/images/Screenshot_2022-06-30_at_12.46.13.original.png)
СПРОЩЕНА КОНСТРУКЦІЯ - ЛЕГКИЙ МОНТАЖ, КОНТРОЛЬОВАНЕ ВИГОТОВЛЕННЯ
Низька щільність матеріалу дає змогу простіше і надійніше виконати стелю камери пласкою, що збільшує ефективний об'єм камери при однакових зовнішніх габаритах у порівнянні з класичним арковим склепінням камер, а отже, конструкція компактніша.
![u3 1](/media/images/u3_1.original.jpg)

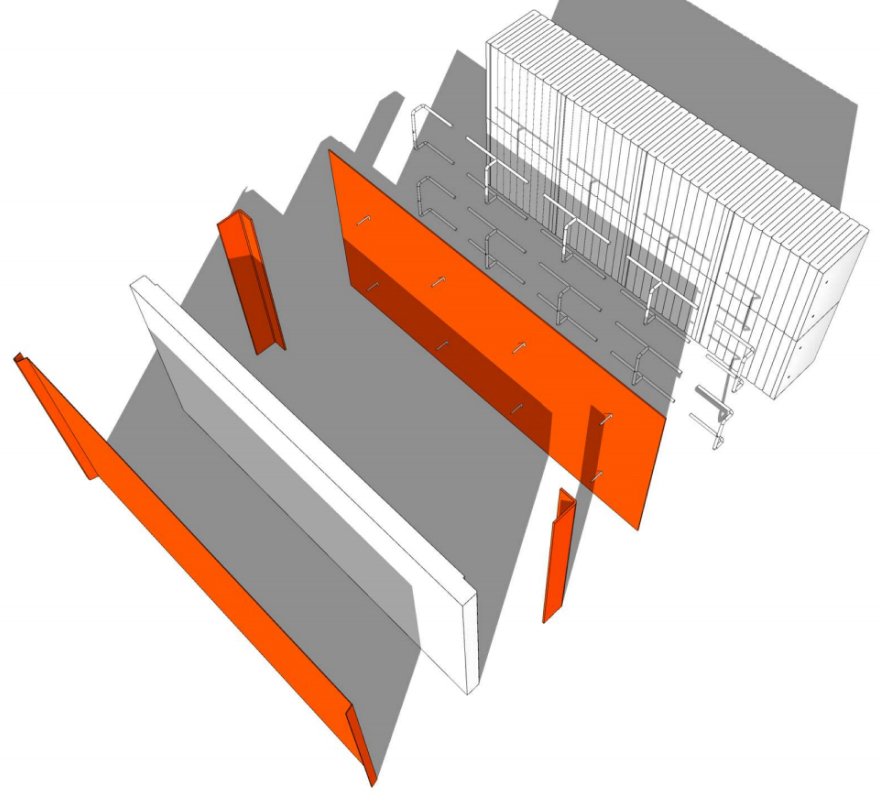

Структура нових матеріалів технологічно дозволяє транспортувати установку на об’єкт експлуатації крупними блоками, а це означає, що більшість вузлів установки буде зібрана у заводських умовах під пильним контролем виробника, а на будівельному майданчику скоротить проведення монтажних робіт.
![u4 1](/media/images/u4_1.original.jpg)
ТЕПЛОГЕНЕРАТОРИ UNITER

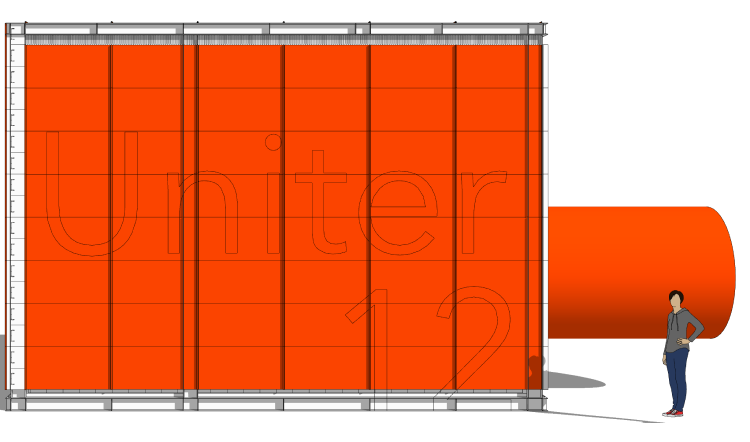

ДІАПАЗОН ПОТУЖНОСТЕЙ
UNITER 6
МВт | 4 | 6 | 8 | 10 | 12 | 15 | 18 | 24 | 30 |

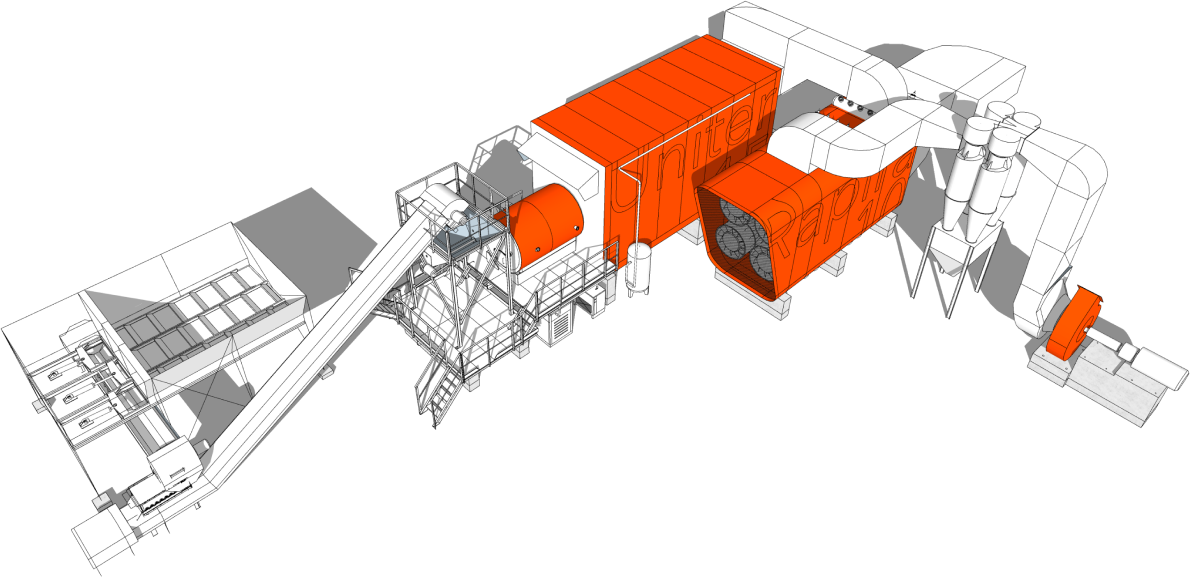

ОБЛАШТУВАННЯ ЗЕРНОСУШАРНОГО КОМПЛЕКСУ
![](/static/images/schema_uniter.7240140dd9d8.png)

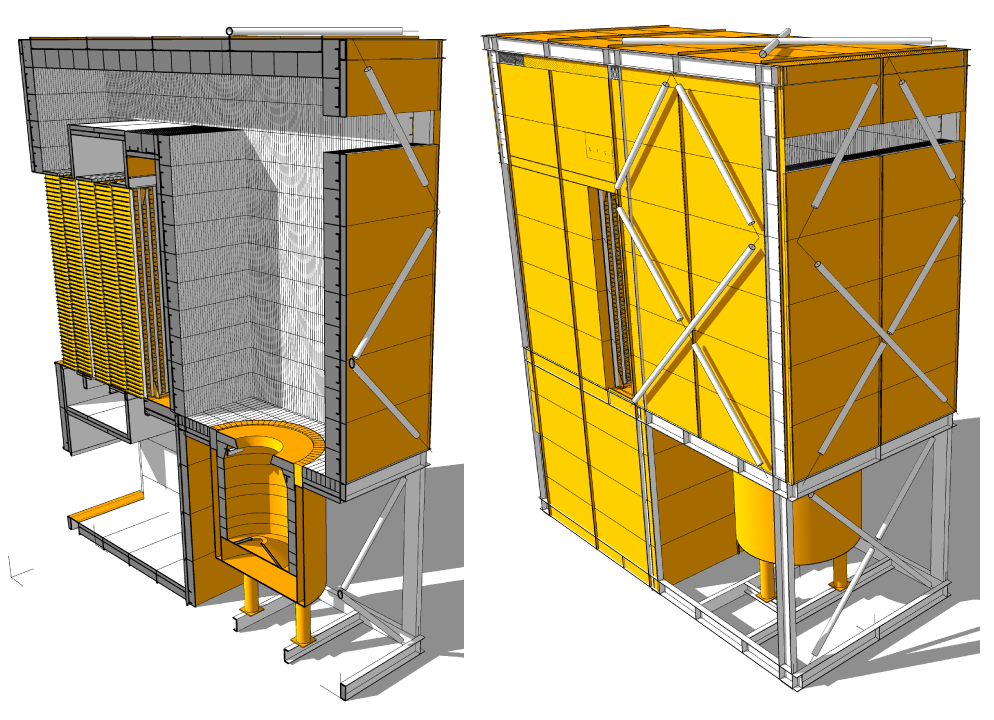

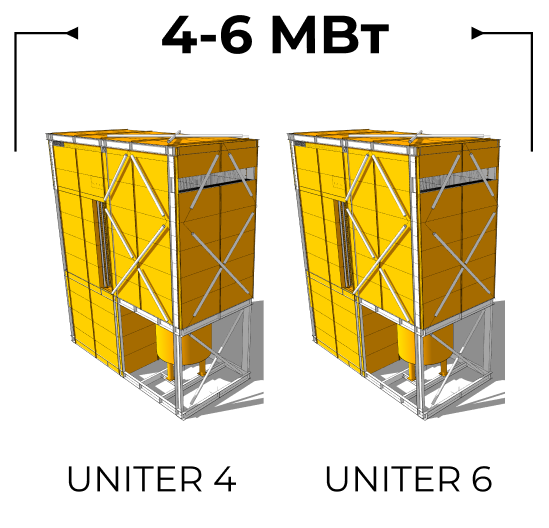

UNITER 4 / UNITER 6
![Screenshot 2022-07-04 at 21.10.07](/media/images/Screenshot_2022-07-04_at_21.10.07.original.png)
UNITER 4 |
||||||||||||||||||||||||||||||
4 МВт |
UNITER 6 |
||||||||||||||||||||||||||||||
6 МВт |
Теплогенератор газовий (прямого нагрівання)
Огородження камери виконання з крупноблочних елементів
Модуль у складеному стані габаритний для перевезення автотранспортом..

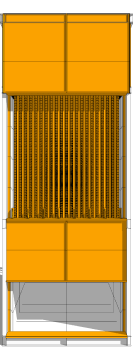

НИЗЬКИЙ АЕРОДИНАМІЧНИЙ ОПІР
Низький аеродинамічний опір теплообмінника на теплогенераторах малих потужностей дозволяє не використовувати вентилятори подачі холодного повітря.
![100 1](/media/images/100_1.original.png)
2 ВАРІАНТИ ВИКОНАННЯ
В залежності від потреб замовника, теплогенератори ТЕФФ мають 2 варіанти виконання:
![image 1](/media/images/image_1.original.png)
![image 1](/media/images/image_2.original.png)
Теплогенератор газовий (прямого нагрівання) | UNITER 4 | UNITER 6 |
---|---|---|
Теплова потужність пальника, МВт | 4,0 | 6,0 |
Модель пальника | Samum 12/4 | Samum 12/6 |
Коеф. корисної дії теплогенератора, % | 95% | 95% |
Теплова потужність теплогенератора, МВт | 3,8 | 5,7 |
Теплове напруження, qv, кВт/м³ | 220 | 330 |
Витрата палива (для лушпиння соняшника), кг/год. | 930 | 1 390 |
Температура продуктів згорання, °С | 800 | 800 |
Об'єм продуктів згорання, м³/год. | 32 100 | 48 000 |
Ширина камери у світлі, м | 2,4 | 2,4 |
Висота камери у світлі, м | 4,8 | 4,8 |
Довжина камери у світлі, м | 3,0 | 3,0 |
Маса у зборі, кг |

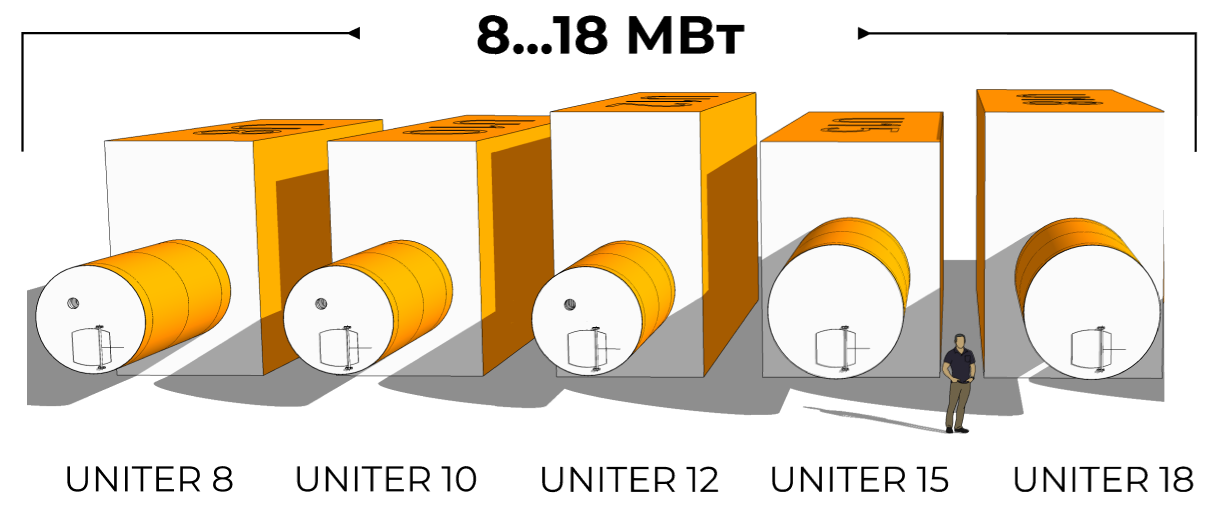

UNITER 8 / 10 / 12 / 15 / 18
![U12 2](/media/images/U12_2.original.png)
Серія призматичних камер зі м’яким футеруванням та кроком потужності 2 та 3 МВт. Побудована на базі комплекту камери Uniter і пальника Samum. Простий монтаж, модульність і легке зблокування з опційними пристроями.
UNITER 8 |
||||||||||||||||||||||||||||||
8 МВт |
UNITER 10 |
||||||||||||||||||||||||||||||
10 МВт |
UNITER 12 |
||||||||||||||||||||||||||||||
12 МВт |
UNITER 15 |
||||||||||||||||||||||||||||||
15 МВт |
UNITER 18 |
||||||||||||||||||||||||||||||
18 МВт |
Теплогенератор газовий (прямого нагрівання) | UNITER 8 | UNITER 10 | UNITER 12 | UNITER 15 | UNITER 18 |
---|---|---|---|---|---|
Теплова потужність пальника, МВт | 8,0 | 10,0 | 12,0 | 15,0 | 18,0 |
Модель пальника | Samum 15/8 | Samum 15/10 | Samum 15/12 | Samum 18/15 | Samum 18/18 |
Коеф. корисної дії теплогенератора, % | 95% | 95% | 95% | 95% | 95% |
Теплова потужність теплогенератора, МВт | 7,6 | 9,5 | 11,4 | 14,3 | 17,1 |
Теплове напруження, qv, кВт/м³ | 150 | 140 | 150 | 140 | 150 |
Витрата палива (для лушпиння соняшника), кг/год. | 1 855 | 2 320 | 2 785 | 3 480 | 4 175 |
Температура продуктів згорання, °С | 800 | 800 | 800 | 800 | 800 |
Об'єм продуктів згорання, м³/год. | 64 000 | 80 100 | 96 100 | 120 100 | 144 100 |

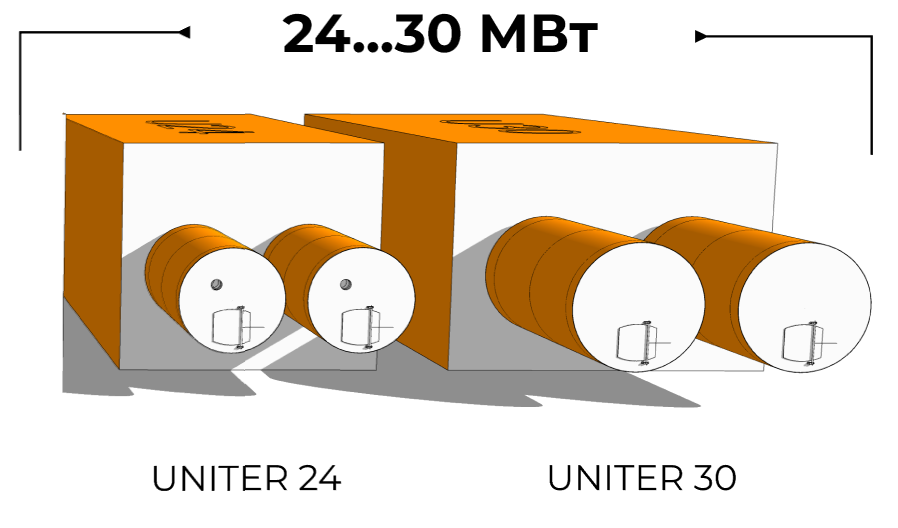

UNITER 24 / UNITER 30
![Uniter24](/media/images/401_1.original.png)
UNITER 24 |
||||||||||||||||||||||||||||||
24 МВт |
UNITER 30 |
||||||||||||||||||||||||||||||||
30 МВт |
Серія призматичних камер зі м’яким футеруванням та кроком потужності 6 МВт.
Серія теплогенераторів побудована на базі комплекту камери Uniter і пальників Samum.
Для досягнення великих одиночних потужностей застосовуються спарені конструкції.
Теплогенератор газовий (прямого нагрівання) | UNITER 24 | UNITER 30 |
---|---|---|
Теплова потужність пальника, МВт | 24,0 | 30,0 |
Модель пальника | Samum 15/12 | Samum 18/15 |
Коеф. корисної дії теплогенератора, % | 95% | 95% |
Теплова потужність теплогенератора, МВт | 22,8 | 28,5 |
Теплове напруження, qv, кВт/м³ | 140 | 160 |
Витрата палива (для лушпиння соняшника), кг/год. | 5 565 | 6 960 |
Температура продуктів згорання, °С | 800 | 800 |
Об'єм продуктів згорання, м³/год. | 192 100 | 240 300 |

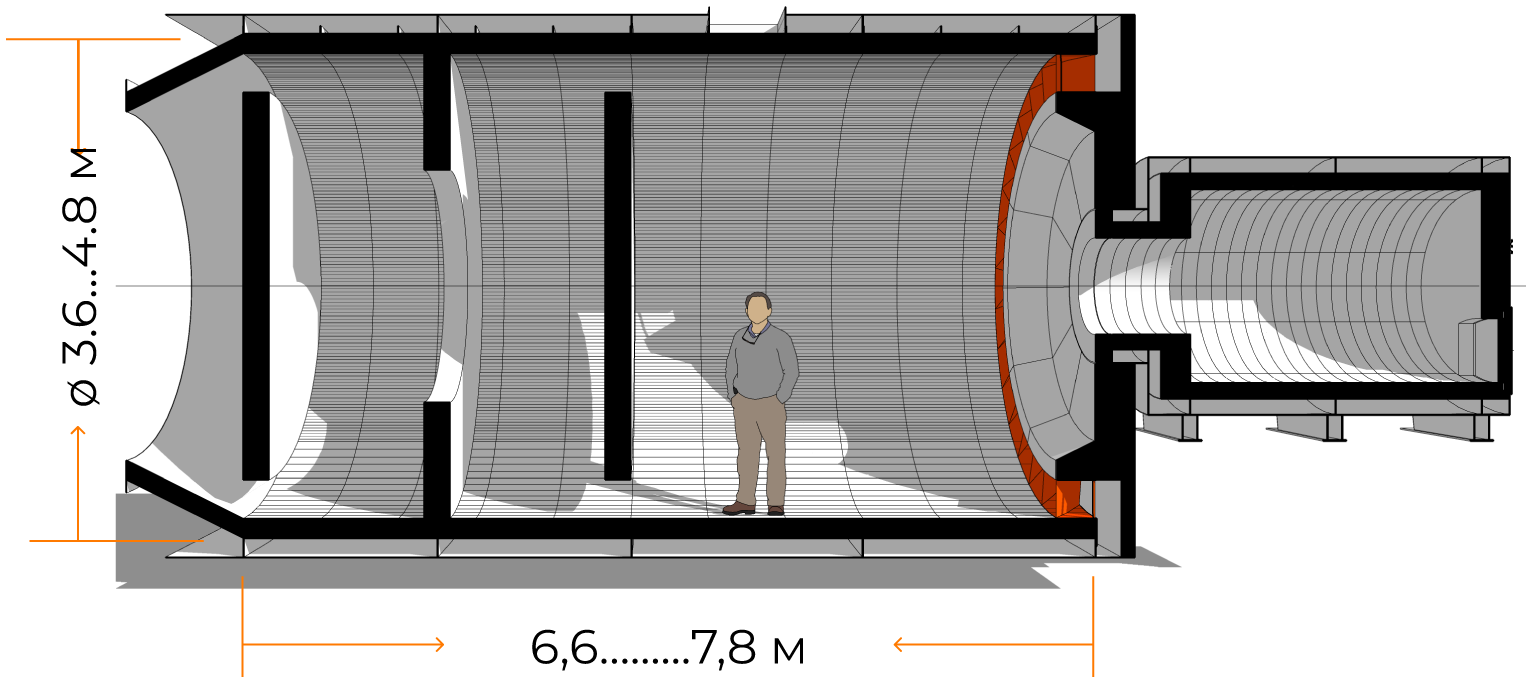

КАМЕРА ЗМІШУВАННЯ TARGET
![КАМЕРА ЗМІШУВАННЯ TARGET](/static/images/target_pref_image.170cb56c3e7f.png)
Серія циліндричних камер зі м’яким футеруванням і примусовим змішуванням потоків
ПЕРЕВАГИ TARGET
- Ефективно задіяний циліндричний об’єм
- Однорідна температура суміші завдяки примусовому наддуву та завихрювачу
- Часткове гасіння іскри у концентричному лабіринтному каналі
- Повітряне охолодження камери через коаксіальний зазор
![КАМЕРА ЗМІШУВАННЯ TARGET](/static/images/target_safe_image.58d1b6b9a448.png)

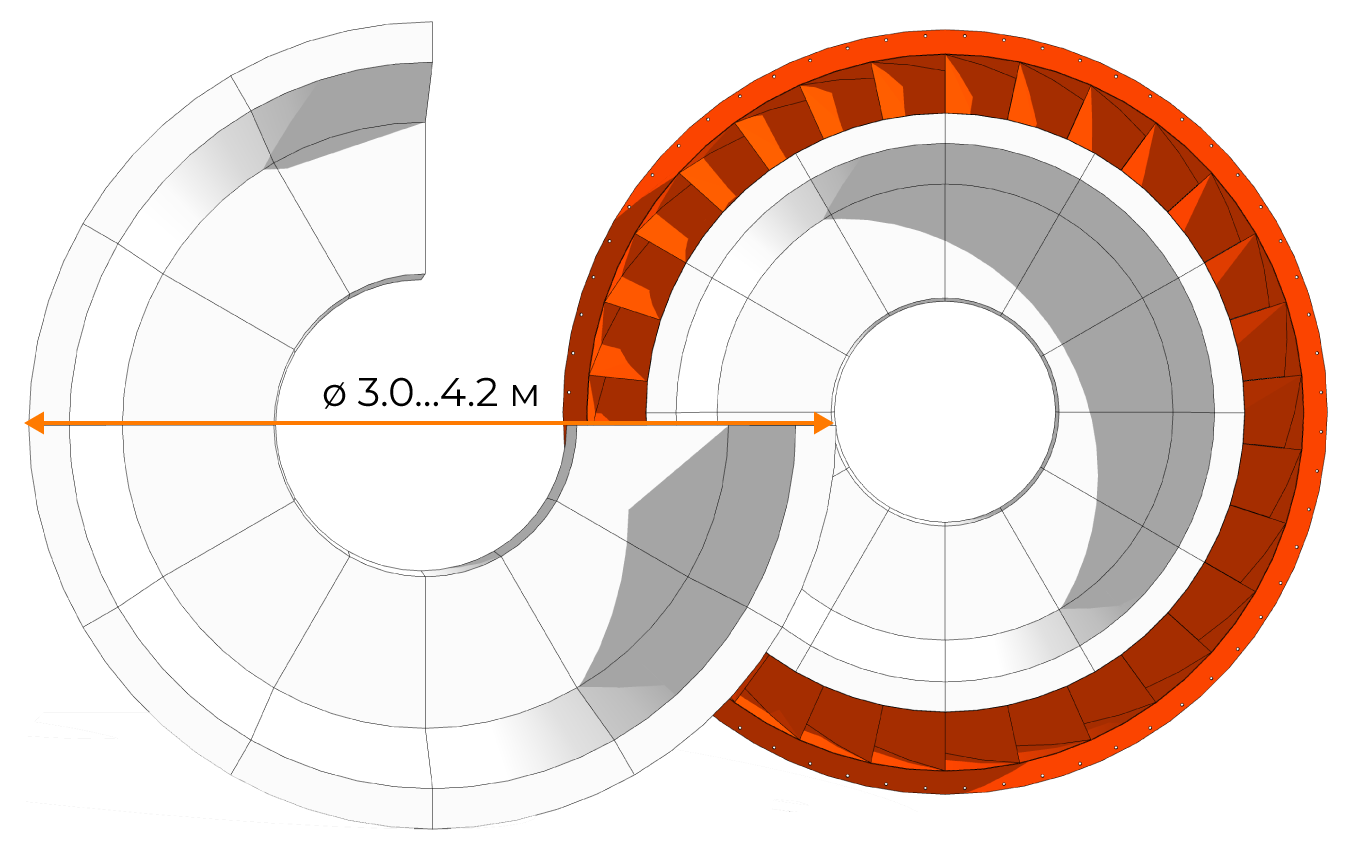

НАДІЙНИЙ ЗАХИСТ
Фронтальна стіна та завихрювач захищені від прямого впливу факелу кільцем секторних блоків з жаротривкого бетону

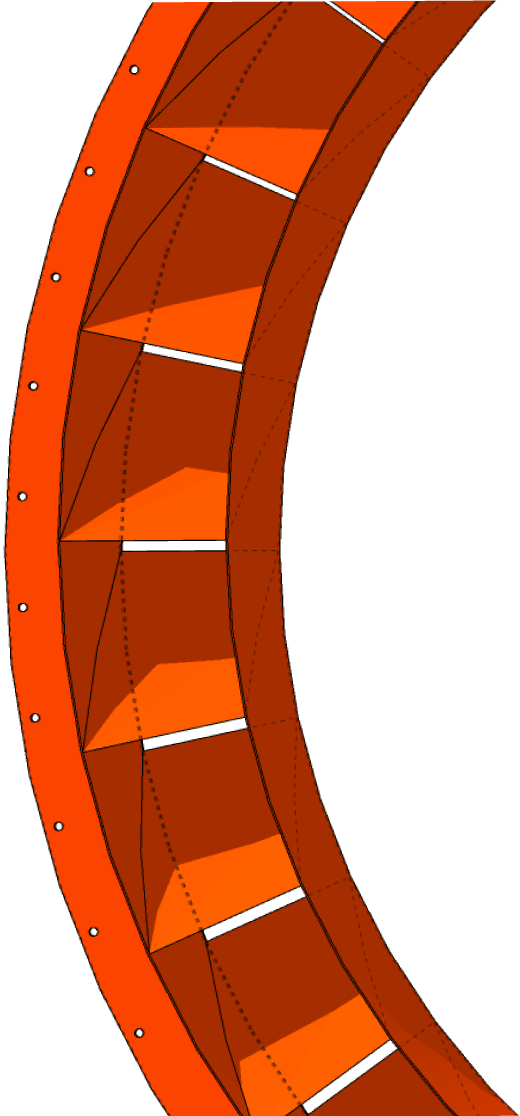

ЕФЕКТИВНЕ ОХОЛОДЖЕННЯ
Напрямний пристрій надає потоку холодного повітря спіральний напрямок руху вздовж циліндричної стіни камери, що охолоджує її
![КАМЕРА ЗМІШУВАННЯ TARGET](/static/images/target_cooler_image.2a006edead6c.png)
ЕФЕКТИВНЕ ОХОЛОДЖЕННЯ
Напрямний пристрій надає потоку холодного повітря спіральний напрямок руху вздовж циліндричної стіни камери, що охолоджує її
![КАМЕРА ЗМІШУВАННЯ TARGET](/static/images/target_cooler_image.2a006edead6c.png)
ОДНОРІДНА ТЕМПЕРАТУРА
Протилежний щодо факелу горіння напрямок вихору інтенсифікує змішування потоків

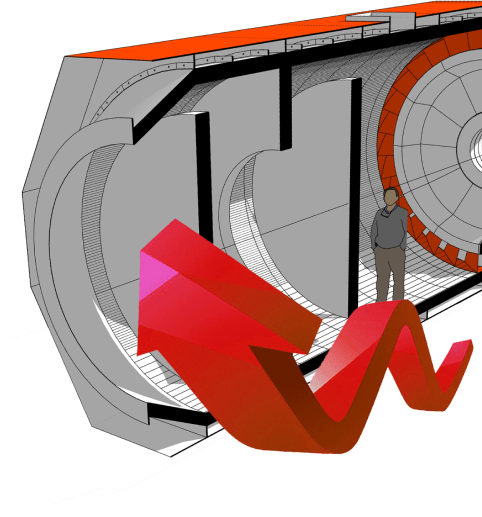

ЛАБІРИНТНА КОНСТРУКЦІЯ
Часткове гасіння іскри у концентричному лабіринтному каналі
ОДНОРІДНА ТЕМПЕРАТУРА
Протилежний щодо факелу горіння напрямок вихору інтенсифікує змішування потоків
ЛАБІРИНТНА КОНСТРУКЦІЯ
Часткове гасіння іскри у концентричному лабіринтному каналі
![КАМЕРА ЗМІШУВАННЯ TARGET](/static/images/target_labyrint.38c14fbdf1f1.png)
ТЕПЛОГЕНЕРАТОРИ TARGET
ДІАПАЗОН ПОТУЖНОСТЕЙ
TARGET 6
МВт | 4 | 6 | 8 | 10 | 12 | 15 | 18 | 24 | 30 |

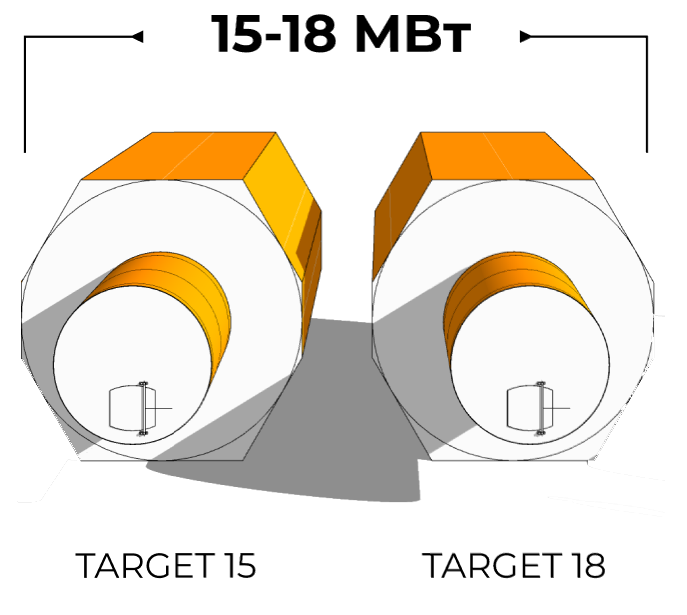

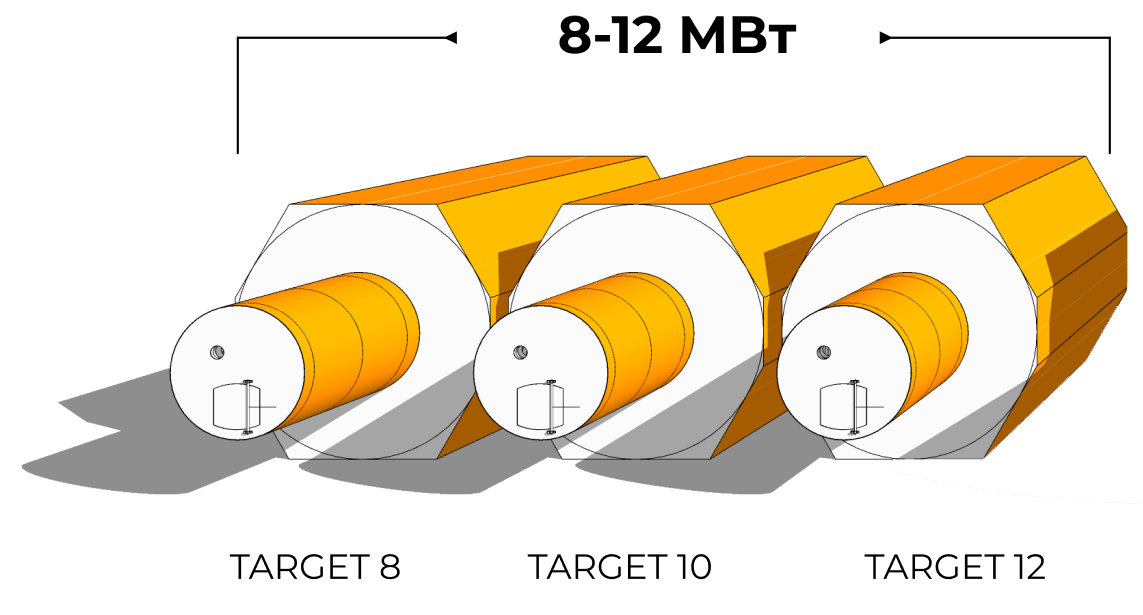

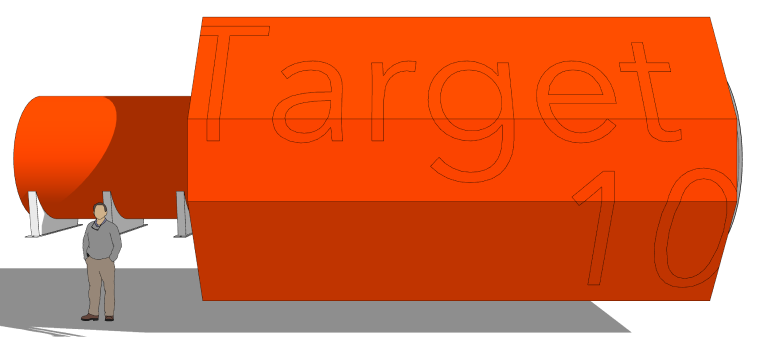

TARGET 8 / 10 / 12 / 15 / 18
![Targetmin](/media/images/102_2.original.png)
Серія циліндричних камер зі м’яким футеруванням і примусовим змішуванням потоків.
Побудовані на базі комплекту камери Target і пальник Samum.
Основні переваги: простий монтаж, модульність і легке зблоковування з опційними пристроями
TARGET 8 |
||||||||||||||||||||||||||||||
8 МВт |
TARGET 10 |
||||||||||||||||||||||||||||||
10 МВт |
TARGET 12 |
||||||||||||||||||||||||||||||
12 МВт |
TARGET 15 |
||||||||||||||||||||||||||||||
15 МВт |
TARGET 18 |
||||||||||||||||||||||||||||||
18 МВт |
Теплогенератор газовий (прямого нагрівання) | TARGET 8 | TARGET 10 | TARGET 12 | TARGET 15 | TARGET 18 |
---|---|---|---|---|---|
Теплова потужність пальника, МВт | 8,0 | 10,0 | 12,0 | 15,0 | 18,0 |
Модель пальника | Samum 15/8 | Samum 15/10 | Samum 15/12 | Samum 18/15 | Samum 18/18 |
Коеф. корисної дії теплогенератора, % | 95% | 95% | 95% | 95% | 95% |
Теплова потужність теплогенератора, МВт | 7,6 | 9,5 | 11,4 | 14,3 | 17,1 |
Теплове напруження, qv, кВт/м³ | 150 | 140 | 150 | 140 | 150 |
Витрата палива (для лушпиння соняшника), кг/год. | 1 855 | 2 320 | 2 785 | 3 480 | 4 175 |
Температура продуктів згорання, °С | 800 | 800 | 800 | 800 | 800 |
Об'єм продуктів згорання, м³/год. | 64 000 | 80 100 | 96 100 | 120 100 | 144 100 |
Ширина камери у світлі, м | 3,0 | 3,0 | 3,0 | 3,6 | 3,6 |
Висота камери у світлі, м | 4,8 | 4,8 | 5,4 | 4,8 | 5,4 |
Довжина камери у світлі, м | 6,0 | 7,5 | 7,5 | 9,0 | 9,0 |
Маса у зборі, кг |

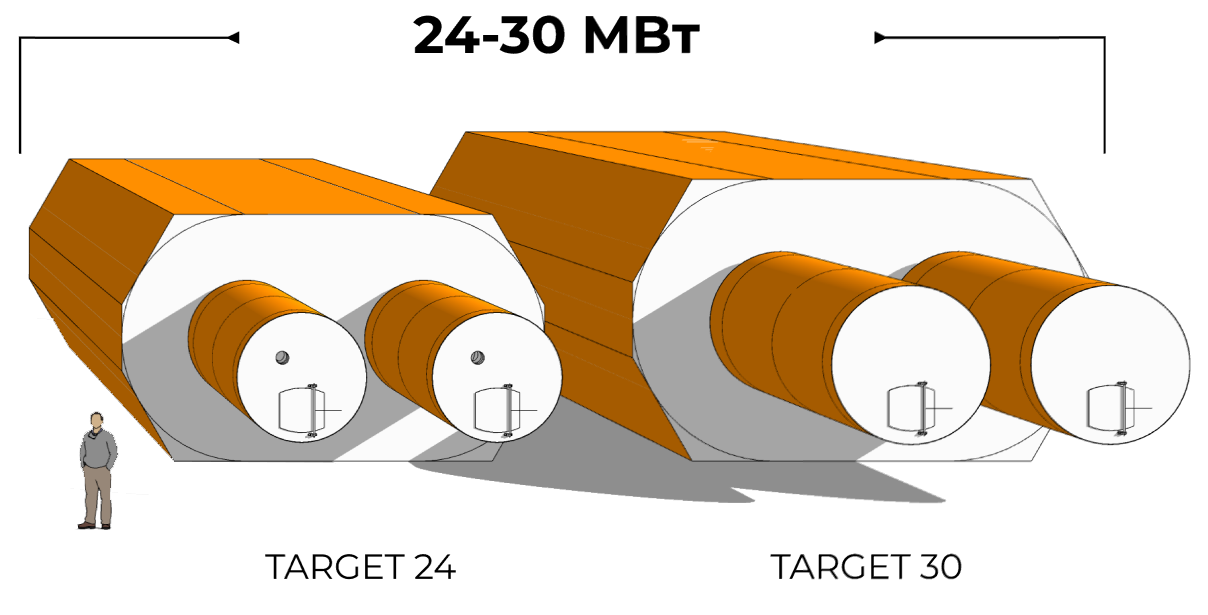

TARGET 24 / TARGET 30
![Uniter24](/media/images/401_1.original.png)
TARGET 24 |
||||||||||||||||||||||||||||||
24 МВт |
TARGET 30 |
||||||||||||||||||||||||||||||||
30 МВт |
Серія циліндричних камер зі м’яким футеруванням і примусовим змішуванням потоків. Побудовані на базі комплекту камери Target і пальник Samum.
Для досягнення великих одиночних потужностей застосовуються спарені конструкції генераторів з бічною подачею палива конвеєрами для раціонального використання простору забудови.
Теплогенератор газовий (прямого нагрівання) | TARGET 24/2 | TARGET 30/2 | TARGET 36/2 |
---|---|---|---|
Теплова потужність пальника, МВт | 24,0 | 30,0 | 36,0 |
Модель пальника | Samum 15/12 | Samum 18/15 | Samum 18/18 |
Коеф. корисної дії теплогенератора, % | 95% | 95% | 95% |
Теплова потужність теплогенератора, МВт | 22,8 | 28,5 | 34,2 |
Теплове напруження, qv, кВт/м³ | 140 | 160 | 160 |
Витрата палива (для лушпиння соняшника), кг/год. | 5 565 | 6 960 | 8 350 |
Температура продуктів згорання, °С | 800 | 800 | 800 |
Об'єм продуктів згорання, м³/год. | 192 100 | 240 300 | 288 300 |
Ширина камери у світлі, м | 5,4 | 6,0 | 6,9 |
Висота камери у світлі, м | 4,8 | 4,8 | 4,8 |
Довжина камери у світлі, м | 9,0 | 9,0 | 9,0 |
Маса у зборі, кг |
